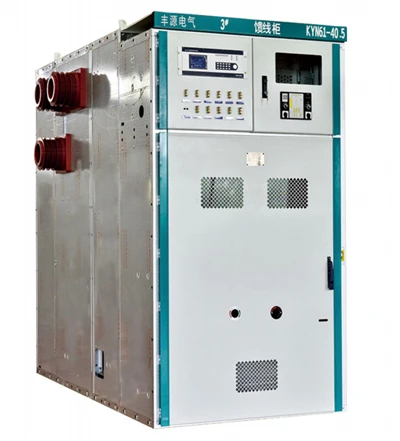

KYN{0}}kV oru izoliuotas metalinis-apdengtas skirstytuvas

Modelio reikšmė

Produkto apžvalga

KYN61-40.5 skirstomieji įrenginiai suteikia metalo-uždarą, suskirstytą platformą vidutinei-įtampai paskirstyti esant 40,5 kV vardinei įtampai. Ištraukiamas vakuuminis grandinės pertraukiklis gali būti nurodytas įeinančiam, išeinančiam, transformatoriniam-tiektuvui, magistralės-movoms ir kitoms projekto-nubrėžtoms skydelio funkcijoms. Pagrindinės grandinės nominalai, apsauga, matavimas, pagalbinė galia ir ryšio sąsajos baigiamos techninės peržiūros metu.

Spintelės išdėstymas atskiria grandinės{0}}pertraukiklį, šyną, kabelį ir žemos-tampos valdymo sritis, kad būtų užtikrintas saugus veikimas, tikrinimas ir priežiūra. Sklendės, įžeminimo{3}}jungiklių išdėstymai ir mechaniniai/elektriniai blokatoriai sukonfigūruojami pagal patvirtintą schemą. Galutinė blokavimo logika ir prieigos sąlygos patvirtintos projekto brėžiniuose.

Pagrindinės savybės

·Ištraukiamas vakuuminis grandinės pertraukiklis su nustatytomis aptarnavimo, bandymo/atjungimo ir priežiūros padėtimis, atsižvelgiant į pasirinktą pertraukiklio konstrukciją.

·Metal{0}}apdengtas pertraukiklio, šynos, kabelio ir žemos{1}}tampos valdymo zonų skyrimas.

· Automatinės užrakto ir blokavimo funkcijos, skirtos sumažinti įprastas veikimo klaidas.

· Konkrečios-projekto CT, VT, matavimo, apsaugos relės, pagalbinio maitinimo ir SCADA sąsajos.

·Sąrankos inžinerija pagal kliento SLD, skydelio tvarkaraštį ir kabelio{0}}įvesties reikalavimus.

·Bendras išdėstymas, antrinės schemos ir užsakymo{0}}etapų dokumentacija parengta tvirtinimui.

Techniniai duomenys

Šios reikšmės apibrėžia dabartinę standartinę svetainės bazę. Galutinės garantinės vertės taikomos tik patvirtintam pasiūlymui, brėžiniams ir sutarties dokumentams.

Parametras	Svetainės pradinė padėtis
Modelis	KYN61-40.5
Perjungimo aparato tipas	Patalpų oro{0}}izoliacija, ištraukiama metalu{1}}apdengta skirstomoji įranga
Nominali įtampa	40,5 kV
Vardinis dažnis	50 Hz
Nominali srovė	Iki 2000 A; galutinės pagrindinės-autobuso ir tiekimo srovės pagal patvirtintą sudėtį
Nominali trumpojo jungimo{0}}pertraukimo srovė	Iki 31,5 kA
Vardinis trumpas{0}}laikas, atsparus srovei	31,5 kA 4 s
Vardinė didžiausia atsparumo srovė	80 kA
Nominali trumpoji{0}}jungimo srovė	80 kA piko
Maitinimo-dažnio atsparumo įtampa	95 kV, 1 min
Žaibo impulsų atsparumas įtampai	185 kV piko
Korpuso apsauga	IP4X; vidinės pertvaros apsauga IP2X, kai atitinkamos skyriaus durys atidarytos, atsižvelgiant į galutinę patvirtintą konfigūraciją
Grandinės{0}}pertraukiklio tipas	Ištraukiamas vakuuminis grandinės pertraukiklis; Gamintojas ir modelis patvirtinti techninės apžiūros metu
Pagalbinis / valdymo maitinimas	konkretus projektas{0}}; Dokumentuose patvirtintoje išbandytoje konfigūracijoje buvo naudojama DC 220 V
Standartinė aptarnavimo aplinka	–15 laipsnių iki +40 laipsnio
Standartinis montavimo aukštis	Mažesnis arba lygus 1000 m virš jūros lygio
Matmenys	Konkretus skydelis- ir schema-; patvirtinta patvirtintame bendrojo išdėstymo brėžinyje
Kabelio įvedimas ir užbaigimas	Konkretus projektas- pagal kabelio duomenis ir patvirtintą išdėstymą

Įprastos skydelio funkcijos

Skydelio funkcija	Tipiškas vaidmuo
Įeinantis tiektuvas	Gauna maitinimą iš komunalinių tinklų, transformatoriaus arba prieš srovę skirstomųjų įrenginių; apsaugos, matavimo ir CT duomenys yra susiję su projektu{0}}.
Išeinančių linijų tiektuvas	Paskirsto energiją pasrovinėms pastotėms, proceso apkrovoms arba paskirstymo tiektuvams.
Transformatoriaus tiektuvas	Valdo ir apsaugo transformatoriaus grandinę, remdamasi transformatoriaus nominaliąja verte, vektorių grupe ir apsaugos filosofija.
Autobusų jungtis / autobusų sekcija	Sujungia arba skirsto šynų grupes pagal patvirtintą magistralės išdėstymą ir veikimo seką.
PT / matavimo skydelis	Teikia įtampos matavimo, matavimo arba magistralės -įtampos funkcijas, kai to reikalauja SLD.
Pagalbinis / valdymo pultas	Integruoja projekto -apibrėžtas valdymo, pranešimo, ryšio arba pagalbines stoties funkcijas.

Konfigūravimo ir apsaugos parinktys

Skirstomieji įrenginiai gali būti sukonstruoti naudojant{0}}projekto patvirtintus vakuuminius grandinės pertraukiklius, srovės ir įtampos transformatorius, apsaugines reles, skaitiklius, viršįtampių iškroviklius, įžeminimo jungiklius ir pagalbinius įrenginius. Komponentų markės, santykiai, tikslumo klasės, apkrovos, CT šerdies dydžiai, relių funkcijos, valdymo įtampa ir ryšio protokolas turi būti nurodyti užklausoje arba suderinti techninio patikslinimo metu. Lygiaverčiai keitimai atliekami tik gavus kliento sutikimą.

Eksploatavimo sąlygos ir regioninis inžinieriusg

Standartinė patalpų paslauga

Standartinė svetainės bazė yra aplinkos temperatūra nuo –15 laipsnių iki +40 laipsnių, o įrengimo aukštis ne didesnis kaip 1000 m. Montavimo patalpa turi būti tinkama patalpų elektros įrangai ir apsaugota nuo nenormalaus kondensato, korozinių dujų, per didelio dulkių, vibracijos ir kitų sąlygų, kurios neatitinka sutartos projekto specifikacijos.

Rusija, NVS ir platesnė Eurazija

Šalto -klimato ir vietinių{1}} komunalinių paslaugų projektuose nurodykite minimalią lauko ir vidaus darbo temperatūrą, šildymo ir vėdinimo filosofiją, aukštį virš jūros lygio, seisminį lygį, taršos sąlygas, pastato temperatūros kontrolę, reikalingą dokumentų kalbą ir taikomus standartus arba atitikties dokumentus. Žemesnė nei –15 laipsnių paslauga nėra standartinio svetainės įvertinimo dalis ir reikalauja techninio įvertinimo ir, jei įmanoma, specialaus dizaino. Bet koks EAC-, GOST- arba vietinis-reglamentas turi būti patvirtintas konkrečiam projektui prieš teikiant pasiūlymą.

Afrika ir Artimieji Rytai

Vietose, kuriose yra didelė-aplinka, dulkėta, pakrantė ar didelis{1}}aukštis virš jūros lygio, pateikite maksimalią patalpų temperatūrą, aukštį virš jūros lygio, drėgmę, dulkių ir druskų-užteršimo sąlygas, vėsinimo išdėstymą ir reikalingą gaubto apsaugą. Esant aukštesnėms nei +40 laipsnio arba 1000 m sąlygoms, gali reikėti šiluminės peržiūros, sumažinimo, izoliacijos peržiūros arba specialaus dizaino.

Standartai, bandymai ir dokumentacija

Siūlomi skirstomieji įrenginiai yra peržiūrimi pagal projekto specifikaciją ir taikomus IEC, GB ar kitus sutartus standartus. Tikslus standartas, leidimas ir atitikties{1}}dokumento apimtis yra patvirtinti komerciniame ir techniniame pasiūlyme; jie neturėtų būti numanomi vien iš modelio pavadinimo.

Trečiosios šalies{0}}tipo{1}}bandymo dokumentacija yra 40,5 kV, 2000 A ir 31,5 kA skirstomųjų įrenginių konfigūracijai. Taikoma ataskaitos apimtis patvirtinama techninės peržiūros metu. Sutarta dėl įprastinės patikros ir užsakymo{7}}etapų bandymo reikalavimų, taikomų siūlomai grupei, o į projekto dokumentus gali būti įtraukti patvirtinti brėžiniai, antrinės schemos, vadovai ir bandymų įrašai, kaip nurodyta sutartyje.

Matmenys, montavimas ir sąsajos

Korpuso plotis, gylis ir aukštis skiriasi priklausomai nuo skydelio funkcijos, šynų išdėstymo, pertraukiklio pasirinkimo, kabelio galo, CT/VT išdėstymo ir vidinių tarpų. „Fengyuan Power“ išleidžia konkretų projekto-bendrąjį išdėstymo brėžinį, kuriame parodyta išdėstymas, pamatų angos, kabelių-įvadų zonos, transportavimo sekcijos, priežiūros atstumai ir sąsajos taškai. Neužbaigti skirstomųjų patalpų ar civilinių pamatų iš bendro katalogo matmens.

Programos

·Komunalinės ir pramoninės pastotės

·Elektrinės ir atsinaujinančios{0}}energijos surinkimo pastotės

·Kasybos, metalų, cemento, naftos ir dujų bei perdirbimo pramonė

·Infrastruktūra, vandentiekis ir didelės komercinės ar institucinės elektros energijos sistemos

·33kV ir 35kV paskirstymo projektams, kuriems reikalinga 40,5kV-klasės patalpų įranga

Kodėl Fengyuan Power

Įkurta 2010 m., „Fengyuan Power“ gamina energijos paskirstymo įrangą Henane, Kinijoje ir remia tarptautinius projektus, susijusius su taikymo inžinerija ir užsakymų dokumentacija. KYN61-40.5 projektų komanda gali peržiūrėti vienos-linijos schemą, parengti skydelį-pagal-panelių pasiūlymą ir suderinti bendrą išdėstymą bei antrinius brėžinius patvirtinimui. Įmonės valdymo-sistemos sertifikatai ir gamybos įgaliojimai pateikiami atskirai; produkto atitiktis ir bandymo -dokumento taikymas išlieka konfigūracijos{10}} ir konkrečios sutarties sąlygos.

Naršykite susijusią įrangą:aukštos{0}}tampos skirstomieji įrenginiaiirpatalpų vakuuminiai grandinės pertraukikliai. Galutinis komponentų suderinamumas patvirtintas techniniame pasiūlyme.

DUK

1. Kas yra KYN61-40.5 skirstomieji įrenginiai?

KYN61-40.5 yra vidinė, oro-izoliuota, ištraukiama metalu dengta skirstomųjų įrenginių platforma, kurios vardinė įtampa yra 40,5 kV. Jis naudojamas elektros energijos tiekimui pastotėse ir pramoniniuose tinkluose priimti, paskirstyti, valdyti ir apsaugoti.

2. Kodėl 40,5 kV skirstomieji įrenginiai naudojami 35 kV sistemoje?

35 kV tinklas paprastai derinamas su 40,5 kV vardinės -įtampos klasės įranga, kad įrangos izoliacijos lygis atitiktų aukščiausius sistemos įtampos ir izoliacijos{3}}koordinavimo reikalavimus. Galutinis pasirinkimas atliekamas pagal taikomą naudingumo ir projekto standartą.

3. Ar KYN61-40.5 galima naudoti 33kV sistemoje?

Taip, jis gali būti pasirinktas 33 kV projektui, kai sistemos tyrimas, izoliacijos derinimas ir kliento specifikacija reikalauja 40,5 kV -klasės įrangos. Siųskite SLD ir sistemos parametrus patvirtinimui.

4. Kokie vardinės srovės ir trumpojo jungimo{1}}lygiai galimi?

Dabartinė svetainės bazinė srovė yra iki 2000 A, vardinė trumpojo-jungimo srovė iki 31,5 kA, o trumpojo-laikio atsparumo srovė 31,5 kA 4 s. Galutinis įvertinimas patvirtinamas kiekvienai skydo ir šynų sekcijai.

5. Kokių tipų plokštės gali būti tiekiamos?

Įprastos funkcijos apima įeinančią, išeinančią liniją, transformatoriaus tiektuvą, magistralės jungtį arba magistralės sekciją, PT / matavimą ir konkrečius projekto{0}pagalbinius skydus. Galutinė sudėtis sudaroma pagal patvirtintą SLD ir skydelio tvarkaraštį.

6. Ar standartinis dizainas tinka žemiau –15 laipsnių?

Standartinis svetainės paslaugų diapazonas yra nuo –15 laipsnių iki +40 laipsnio. Žemesnės-temperatūros paslaugos reikalauja techninio įrengimo patalpos, šildytuvų, medžiagų, mechanizmų, pagalbinių įrenginių ir reikalingo vietinio standarto įvertinimo. Specialus dizainas patvirtintas tik projekto pasiūlyme.

7. Ar skirstomieji įrenginiai gali būti tiekiami Rusijos ar NVS projektams?

Fengyuan Power gali įvertinti Rusijos, NVS ir platesnių Eurazijos projektų reikalavimus. Užklausoje turi būti nustatyti taikomi standartai, vietiniai techniniai reglamentai, atitikties{1}}dokumento lūkesčiai, kalbos, klimato, seisminiai ir naudingumo reikalavimai. Su EAC- arba GOST-susijusi aprėptis patvirtinama pagal projektą ir modelio pavadinimas nenurodomas.

8. Ar spintelės matmenys fiksuoti?

Ne. Matmenys skiriasi atsižvelgiant į skydelio funkciją, pertraukiklį, šyną, CT/VT išdėstymą, kabelio įvadą ir projekto tarpus. Civiliniam ir skirstyklų projektavimui naudokite patvirtintą projekto bendrojo išdėstymo brėžinį.

9. Kokie yra bandymo dokumentai?

Konkrečiai 40,5 kV, 2000 A ir 31,5 kA konfigūracijai galima gauti trečiosios šalies-tipo{1}}bandymo dokumentus. Jo taikymas kartu su įprastiniais-bandymo ir užsakymo tikrinimo dokumentais peržiūrimas atliekant techninius paaiškinimus.

10. Kokia informacija reikalinga citatai?

Pateikite vienos{0}}linijos diagramą, skydelių kiekius ir funkcijas, vardinę įtampą, dažnį, vardinę srovę, trumpojo jungimo lygį ir trukmę, CT/VT duomenis, apsaugos reikalavimus, pagalbinę įtampą, vietos sąlygas, standartus, paskirties šalį ir pristatymo reikalavimus.
