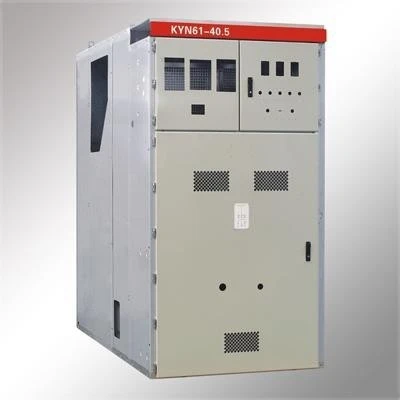

36KV KYN61-40.5 Maitinimo paskirstymo spintos

KYN61 šarvuota nuimama kintamosios srovės metalu uždaryta jungiklių įranga (toliau vadinama „skirstymo įranga“). Jis taikomas trifazei kintamos srovės 50Hz, 35 - 40kV elektros energijos tiekimo sistemai, naudojama elektros energijai priimti ir tiekti bei grandinės valdymui, apsaugai ir priežiūrai.

Siųsti užklausą

Aprašymas

techninis parametras

Daiktai	Vienetas	Duomenys
Nominali įtampa	kV	35, 40
Vardinė galia	Hz	50
Nominali grandinės pertraukiklio srovė	A	630,1250,1600,2000,2500,3150
Perjungimo pavaros vardinė srovė	A	630,1250,1600,2000,2500,3150
Nominali trumpalaikė atsparumo srovei	kA	16,20,25,31.5,40
Vardinė didžiausia vertė, atlaiko srovę (didžiausia vertė)	kA	40,50,63,80,100
Nominali trumpojo jungimo išjungimo srovė	kA	16,20,25,31.5,40
Nominali trumpojo jungimo įjungimo srovė (didžiausia vertė)	kA	40,50,63,80,100
Vardinis izoliacijos lygis	kV	24,32,42
Apsaugos laipsnis	kV	IP4X, IP2X

Nominali įtampa	kV	35
Nominali izoliacijos įtampa	kV	36
Vardinės galios dažnio atsparumo įtampa	kV 1min	95
Vardinė žaibo impulsų atlaikymo įtampa	kV	185
Vardinis dažnis	Hz	50/60
Nominali trumpalaikė atsparumo srovei	kA 3 s	iki 50
Didžiausia srovė	kA	iki 125
Vidinis lankas atlaiko srovę	kA 1s	iki 50
Pagrindinės šynos vardinė srovė	A	iki 4000
Grandinės pertraukiklio vardinė srovė	A	630 1250 1600 2000 2500
