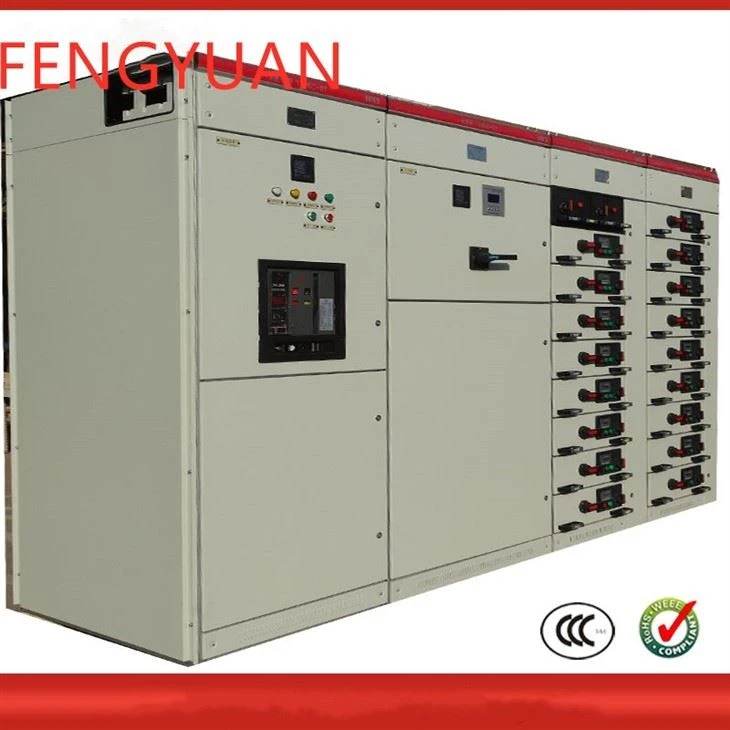

GCS/MNS/GCK 105V ištraukiama skirstomoji spinta

GCK/MNS/GCS ištraukiama žemos įtampos pilna komplektacija perjungimo įranga (santrumpa kaip skirstomieji įrenginiai) Naudojama energijos gamybos, perdavimo ir paskirstymo sistemoje kaip dinaminis apšvietimas, energijos konvertavimas, apsauga ir valdymas ir kt., taikoma AC50 Hz žemesnei nei 400 V vardinei įtampai. vardinė srovė 4000 A. Taikoma 50 Hz kintamos srovės grandinėms, vardinei darbinei įtampai 400 V ir vardinei darbinei srovei iki 4000 A žemos įtampos elektros tinklui. Ištraukiamas elementas pasižymi mažo tūrio, stiprios funkcijos, didelio pakeičiamumo, patogaus keitimo ir priežiūros, patikimo kontakto ir taip toliau.

Siųsti užklausą

Aprašymas

MNS/GCS/GCK žemos įtampos elektros valdymo galios paskirstymo įrenginių rėmai yra labai lankstūs. Po montavimo remonto nereikia. Skirtingi standartiniai komponentai gali būti montuojami perjungimo įtaisuose, kad atitiktų įvairius taikomus reikalavimus. Kombinuotas dizainas naudojamas visose sistemose, įskaitant elektrinę struktūrą, šis optimizuotas konstrukcijos dizainas gali patenkinti skirtingus komponentų poreikius ir prisitaikyti prie skirtingos darbo aplinkos bei pasiekti atitinkamą apsaugos lygį. Tiek MNS / GCS / GCK skirstomųjų įrenginių konstrukcija, tiek medžiaga gali sumažinti gedimo lanko atsiradimas. Kai jis įvyksta, jis gali būti užgesintas per trumpą laiką.

Produkto parametrai

Parametras	apibūdinimas
Modelis	GCS
Dydis (PAA)	Plotis (600/800/1000) x gylis (600/800) x aukštis 2200 mm (Dydis reguliuojamas)
Nominali darbinė įtampa	380V
Nominali izoliacijos įtampa	660V
Dažnis	50 Hz
Pagrindinės šynos vardinė srovė	2500A-1000A
Paskirstymo magistralės vardinė srovė	1000A-400A
Pagrindinės magistralės vardinė trumpalaikė atsparumo srovė	50kA
Paskirstymo magistralės vardinė trumpalaikė atsparumo srovė	30kA
Korpuso apsaugos klasė	IP30

Taikoma aplinka

Prietaisas tinka elektros paskirstymo sistemoms elektrinėse, naftos, chemijos pramonės, metalurgijos, tekstilės, daugiaaukščių pastatų ir kitose pramonės šakose. Didelėse elektrinėse, naftos chemijos sistemose ir kitose vietose, kuriose yra aukštas automatizavimo laipsnis ir reikalinga kompiuterio sąsaja, jis naudojamas kaip visas žemos įtampos paskirstymo įrangos rinkinys, skirtas energijos paskirstymui, variklio centralizuotam valdymui ir reaktyviosios galios kompensavimui gaminant ir tiekiant energiją. sistemos, kurių trifazis kintamosios srovės dažnis yra 50 Hz, vardinė darbinė įtampa 380 V (400) V ir vardinė srovė 2500 A ir mažesnė.

Naudojimo sąlygos

1. Aplinkos oro temperatūra ne aukštesnė kaip plius 40 laipsnių C ir ne žemesnė kaip -5 laipsniai C. Vidutinė temperatūra per 24 valandas turi būti ne aukštesnė kaip plius 35 laipsniai C. Viršijus, pajėgumas mažinamas pagal faktinę situaciją.

2. Naudojant patalpose, naudojimo vietos aukštis virš jūros lygio neturi viršyti 2000 metrų.

3. Aplinkos oro santykinė drėgmė neturi viršyti 50 procentų esant maksimaliai plius 40 laipsnių C temperatūrai, o esant žemesnei temperatūrai leidžiama didesnė santykinė oro drėgmė: pavyzdžiui, 90 procentų esant plius 20 laipsnių C. turi būti atsižvelgiama į kondensaciją dėl temperatūros pokyčių.

4. Kai įrenginys sumontuotas, pokrypis į vertikalią plokštumą neturi viršyti 5 laipsnių, o visas spintelės masyvas turi būti santykinai plokščias.

5. Prietaisas turi būti montuojamas tokioje vietoje, kur nėra stiprios vibracijos ir smūgių, o prietaiso nepakanka, kad sukeltų pernelyg didelę elektrinių komponentų koroziją.

Struktūriniai bruožai

1.Pagrindinis prietaiso karkasas pagamintas iš 8MF plieno. Karkasas turi dvi struktūrines surinkimo ir dalinio suvirinimo formas. Pagrindiniame karkase yra montavimo modulio angos E=20mm.

2.Kiekviena funkcinė įrenginio patalpa yra griežtai atskirta, o jos skyrius daugiausia suskirstytas į funkcinio mazgo kambarį, šynų kambarį ir kabelių kambarį, o kiekvieno įrenginio funkcijos yra gana nepriklausomos.

3. Funkcinis blokas a) Stalčių sluoksnio aukštis yra 160 mm, kuris yra padalintas į penkias dydžių serijas: 1/2 vnt., 1 vnt., 1,5 vnt., 2 vnt. ir 3 vnt. Įrenginio grandinės vardinė srovė yra 630A ir mažesnė. b)Stalčiaus keičiasi tik aukščio matmenimis, o jo pločio ir gylio matmenys nesikeičia. Stalčiai su tuo pačiu funkciniu bloku yra gerai keičiami. c) Kiekvienoje GCS spintelėje gali būti iki 11 vieno vieneto stalčių arba 22 1/2 vienetų stalčių. d) Stalčiaus įeinančios ir išeinančios linijos priima jungtis su tomis pačiomis specifikacijomis ir lusto struktūra su skirtingais lustų numeriais pagal srovę. e) ZJ{14}} tipo galinės plokštės adapteris naudojamas 1/2 vieneto stalčiaus ir kabelio kameros prijungimui.

GCK (4)

GCK (15)

GCK (25)

GCS (7)

GCS withdrawable LV switchgear

MNS (5)

GAMYKLA

SERTIFIKATAS

CQC

PARODA

KOMPANIJOS APŽVALGA

DUK

Q5 : Ar yra OEM / ODM?

A: Taip, tai yra! Mūsų gaminiai gali būti pritaikyti. Mes turime projektavimo ir inžinierių komandas, galime pritaikyti gaminius pagal klientų brėžinį ar reikalavimus.

Q6 : Jūs esate gamintojas ar prekybos įmonė?
A: Mes esame gamykla, kaip 100 procentų profesionalus gamintojas, turintis 20 metų gamintojo patirtį, galime gaminti produktus pagal klientų reikalavimus ir taip pat 100 procentų kontroliuoti produktų kokybę.

Q7 : Ar dėl kainos galima derėtis?

A: Taip, kaina derinama. Jis gali būti pakeistas pagal jūsų kiekį ar pakuotę

Q8 :O kaip patikra?

A: Mes turime visą tikrinimo sistemą nuo žaliavos iki galutinių gaminių, įskaitant temperatūros kilimo bandymą, druskos purškimo bandymo laidininko tipo bandymą, mechaninio naudojimo laiko bandymą.

Q9 :Kas yra mokėjimo sąlygos?

A: T.T, Paypal, Western Union,Alibaba prekybos garantijao L/C yra priimtina. 30 procentų T/T iš anksto,70 proclikutis prieš išsiuntimą.
