12/35KV 50KA VS1 FY vakuuminis grandinės pertraukiklis

35KV 50KA VS1 FY vakuuminis grandinės pertraukiklis

Vidinis miniatiūrinis kintamosios srovės aukštos įtampos vakuuminis grandinės pertraukiklis turi viršutinę ir apatinę išdėstymo struktūrą. Efektyviai sumažina grandinės pertraukiklio gylį. Grandinės pertraukiklis turi sudėtinę izoliacijos struktūrą, kuri normaliomis eksploatavimo sąlygomis atitinka oro atstumo ir šliaužimo atstumo reikalavimus, efektyviai sumažindama grandinės pertraukiklio tūrį. Pagrindinės elektros grandinės vakuuminio lanko gesinimo kamera ir dinaminė statinė laidžioji jungtis sumontuota izoliacijos cilindre, kad fazių atstumas būtų tik 300 milimetrų. Visos pagrindinės grandinės elektros jungtys yra fiksuotos, o tai pasižymi dideliu patikimumu. Veikimo mechanizmas naudoja modulinį veikimo mechanizmą, specialiai sukurtą šiam naujo tipo grandinės pertraukikliui ir yra sumontuotas grandinės pertraukiklio rėmo viduje. Jo konstrukcinės charakteristikos labiau tinka viršutiniam ir apatiniam grandinės pertraukiklio išdėstymui ir tampa neatskiriama bendros grandinės pertraukiklio struktūros dalimi.

Darbo sąlygos

Aplinkos oro temperatūra: ne aukštesnė kaip 40 laipsnių; Vidutinė paros temperatūra neviršija 35 laipsnių; Aplinkos oro temperatūra yra -25 laipsniai.

Santykinė oro drėgmė: paros vidutinė vertė neturi viršyti 95 procentų, o mėnesio vidutinė vertė – ne didesnė kaip 90 procentų; Vidutinė paros vandens garų slėgio vertė neturi viršyti 2,2 kPa; Vidutinė mėnesio vertė neturi viršyti 1,8 kPa.

Aukštis: ne didesnis kaip 1000 m; Aplink nėra jokios akivaizdžios taršos dėl dulkių, dūmų, ėsdinančių ir (arba) degių dujų, garų ar druskos rūko; Galima nepaisyti vibracijos arba žemės judėjimo iš skirstomųjų įrenginių ir valdymo įrangos išorės; Indukuotų elektromagnetinių trukdžių amplitudė antrinėje sistemoje neturi viršyti 1,6 kV.

techninis parametras

Struktūrinės savybės:

1. Grandinės pertraukiklis yra integruoto ir modulinio dizaino, kurio bendra struktūra yra paprasta ir pagrįsta. Jis yra išdėstytas iš viršaus į apačią, lanko gesinimo kameros dalis yra viršuje, o blokavimo ir valdymo dalys yra apačioje. Naudojant specialų spyruoklinį pneumatinį valdymo mechanizmą, be reguliavimo, veikimas yra stabilus ir patikimas.

2. Automatinės pertraukiklio trifazės laidžiosios grandinės vakuuminio lanko gesinimo kamera įrengta uždarame izoliaciniame cilindre, kuris pagamintas iš patikimų mechaninių ir elektrinių savybių bei brandžios vakuuminio liejimo technologijos medžiagų. Tai ne tik žymiai pagerina izoliacijos charakteristikas tarp fazių, bet ir apsaugo nuo kiekvienos fazės grandinės poveikio atšiaurios išorinės aplinkos, neleidžia dulkėms ir pašaliniams objektams patekti į pagrindinę grandinę ir sumažina bendrą grandinės pertraukiklio dydį.

3. Grandinės pertraukiklis naudoja WL-35855X vakuuminio lanko gesinimo kamerą, kurią gamina Cutler Hammer Company Jungtinėse Amerikos Valstijose, arba naudoja ritės tipo išilginio stipraus magnetinio lauko struktūros vakuuminio lanko gesinimo kamerą, sukurtą Kinijoje. Jis naudoja keraminį apvalkalą ir vario sienelę chromo kontaktinę medžiagą, turinčią mažus matmenis, aukštą izoliacijos lygį, stiprią lanko gesinimo savybę, ilgą elektros tarnavimo laiką ir puikias savybes nutraukiant ir sukuriant trumpojo jungimo sroves.

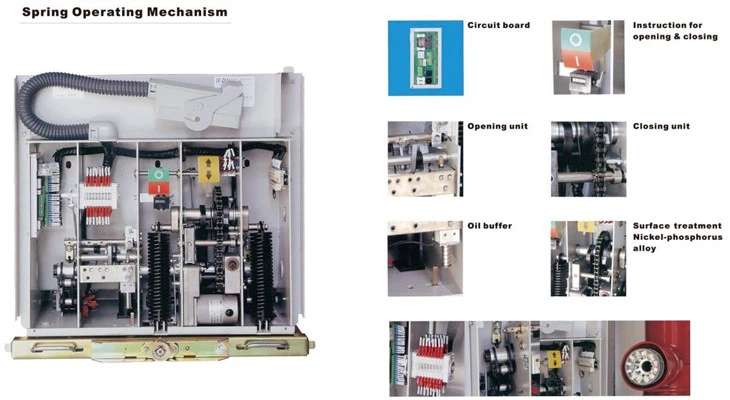

Mechaninio veikimo principas:

Grandinės pertraukiklis daugiausia susideda iš laidžios grandinės, lanko gesinimo sistemos, izoliacijos sistemos ir operacinės sistemos. Lanko gesinimo kameros dinaminis laidus strypas yra prijungtas prie veikimo mechanizmo per izoliuotą traukimo strypą ir perdavimo jungtį.

1. Uždarymo veikimas: valdymo mechanizmas 9 kaupia energiją uždarymo spyruoklei elektros varikliu. Po to, kai suveikia uždarymo elektromagnetas, uždarymo spyruoklė stumia švaistiklio svirtį 7 prieš laikrodžio rodyklę per kumštelį ir švaistiklį 8, o švaistiklio svirtis varo švaistiklio mechanizmą 6 ir varžtą 5, kad pajudėtų aukštyn, kad būtų užbaigta uždarymo operacija. Vienu metu kaupkite energiją atidarymo spyruoklei ir kontaktinei slėgio spyruoklei. Palaikykite tam tikrą spaudimą ant lanko gesinimo kameros kontakto ir pasiruoškite atidarymo operacijai.

2. Atidarymo operacija: Kai atidaroma elektromagnetinė lygintuvas yra įjungtas, jis veikia, veikia uždarymo ir išjungimo mechanizmai veikimo mechanizmo viduje. Lanko gesinimo kamera, judanti kreipiamoji strypas, juda žemyn, veikiama atidarymo spyruoklės varomoji jėga, todėl vakuuminė gesinimo kamera užbaigia atidarymo operaciją.

3. Rankinis energijos kaupimo veiksmas: Įkiškite rankinę energijos kaupimo rankeną į valdymo mechanizmo lizdą, tada pasukite ją į kairę ir į dešinę (apie 60), o uždarymo spyruoklės energijos kaupimui naudokite vienpusius guolius. Po energijos kaupimo galite rankiniu būdu paspausti uždarymo ir atidarymo mygtukus, kad atliktumėte uždarymo ir atidarymo operacijas.

Naudojimas ir priežiūra:

1. Patikra prieš naudojimą:

Išpakavę patikrinkite lydinčių dokumentų ir atsarginių dalių išsamumą ir išsamumą pagal pakavimo sąrašą. Patikrinkite, ar visa mašina yra akivaizdžiai deformuota ir pažeista, ar nesulūžęs izoliacijos cilindras ir ar nėra drėgmės. Patikrinkite gesinimo kameros vakuuminį laipsnį naudodami galios dažnio atsparumo įtampos metodą. Konkretus būdas yra nustatyti grandinės pertraukiklį į atvirą būseną ir tarp vakuuminio lanko gesinimo kameros pertraukų pritaikyti 95 kV/1 min maitinimo dažnio įtampą. Jei nėra gedimo ar blyksnio reiškinio, jis laikomas nepažeistu.

2. Produkto naudojimas:

a. Prieš pradedant eksploatuoti grandinės pertraukiklį, jo paviršius turi būti nuvalytas nuo dulkių ir nešvarumų bevandeniu etanoliu. Ypač vidinis ir išorinis izoliacinio cilindro paviršiai.

b. Grandinės pertraukiklio korpuso įėjimas: uždarykite grandinės pertraukiklio rankinės vežimėlio blokavimo stūmimo mechanizmo vožtuvą (3 seka) ir patraukite jo kairę ir dešinę rankenas (2 seka ir 5 seka), kad įtrauktumėte į vidų. Ir stumkite grandinės pertraukiklio rankinį vežimėlį išilgai kreipiamojo bėgelio į korpuso korpusą, kol jo skląstis (1 seka) atitiks spintelės korpuso padėties angą. Atleiskite kairę ir dešinę rankenas, kad pritvirtintumėte grandinės pertraukiklio rankinę vežimėlį korpuso viduje. Ir patraukite įžeminimo jungiklio blokavimo rankenėlę (6 seka) į išorę, kad ji būtų įdėjimo padėtyje.

c. Grandinės pertraukiklio rankinės stūmimas ir išėjimas iš spintelės: atidarykite vožtuvą (3 seka) ir įkiškite valdymo rankenėlę, kad pastumtumėte ir išeitumėte iš grandinės pertraukiklio rankinės dėžutės viduje. Kai rankinė vežimėlis patenka į darbinę padėtį arba atsitraukia į bandomąją padėtį, pasigirsta sankabos slydimo garsas, o rankinė nebejuda. Šiuo metu nustokite purtyti valdymo rankeną. Spintelės viduje esanti grandinės pertraukiklio rankinė stūmimas ir išėjimas turi būti lankstus, be akivaizdaus trukdymo, o jo eiga turėtų būti apie 610 mm.

(Pastaba: kai grandinės pertraukiklio rankinis vežimėlis susiduria su korpuso vožtuvo mechanizmu ir yra beveik vietoje, varomoji jėga turėtų būti žymiai padidinta, o tai yra normalus reiškinys)

d. Grandinės pertraukiklio rankinė vežimėlis ir spintelė turi „penkių prevencinių blokavimo“ funkciją. Grandinės pertraukiklio rankinį vežimėlį galima atidaryti ir uždaryti tik tada, kai jis yra bandymo arba darbinėje padėtyje, o varymo mechanizmo vožtuvas yra uždarytas; Varymo proceso metu rankinio vežimėlio negalima atidaryti ar uždaryti; Varomojo mechanizmo negalima naudoti, kai grandinės pertraukiklis yra uždarytoje padėtyje; Kai įžeminimo jungiklis spintelės viduje yra uždaroje padėtyje, grandinės pertraukiklio rankinė vežimėlis negali patekti į darbinę padėtį; Įžeminimo jungiklio negalima uždaryti, kai grandinės pertraukiklis yra uždarytoje padėtyje.

e. Prieš pradedant eksploatuoti automatinį jungiklį, būtina atidžiai patikrinti, ar kiekvieno darbinio elemento vardinė įtampa (arba srovė) atitinka faktinę situaciją. Ir atlikite keletą atidarymo ir uždarymo operacijų, kai nėra įtampos, kad patikrintumėte, ar antrinė grandinė yra teisinga.

3. Produkto priežiūra:

Paprastai transportuojamas grandinės pertraukiklis turi būti reguliariai prižiūrimas, kad būtų pašalintos dulkės nuo jo izoliacinio paviršiaus, o vakuuminio pertraukiklio vakuumo laipsnis turi būti patikrintas naudojant galios dažnio atsparumo įtampos metodą. Vartotojai neturėtų savo nuožiūra keisti ar naudoti elektrinių komponentų, kurie neatitinka prototipo numerio. Operatoriai turėtų iš anksto suprasti grandinės pertraukiklių veikimą, montavimą, reguliavimą ir priežiūrą. Visos darbo metu iškilusios problemos turi būti užregistruotos ir, jei reikia, gamintojas gali būti informuotas, kad atsiųstų personalą, kuris padėtų jas išspręsti.



PRODUKTO NUOTRAUKA



PRODUKTO NUORODOS

http://www.switchgear-china.com/vacuum-circuit-breaker/indoor-vacuum-circuit-breaker/10kv-indoor-high-voltage-vacuum-circuit.html



Šis produktas paprastai yra pritaikytas.
Esame gamintojas ir turime profesionalų techninį skyrių, kuris gali suprojektuoti ir pateikti sprendimus pagal klientų poreikius.
Norėdami gauti projekto brėžinius, susisiekite su mūsų pardavimo personalu
