Prekės aprašymas

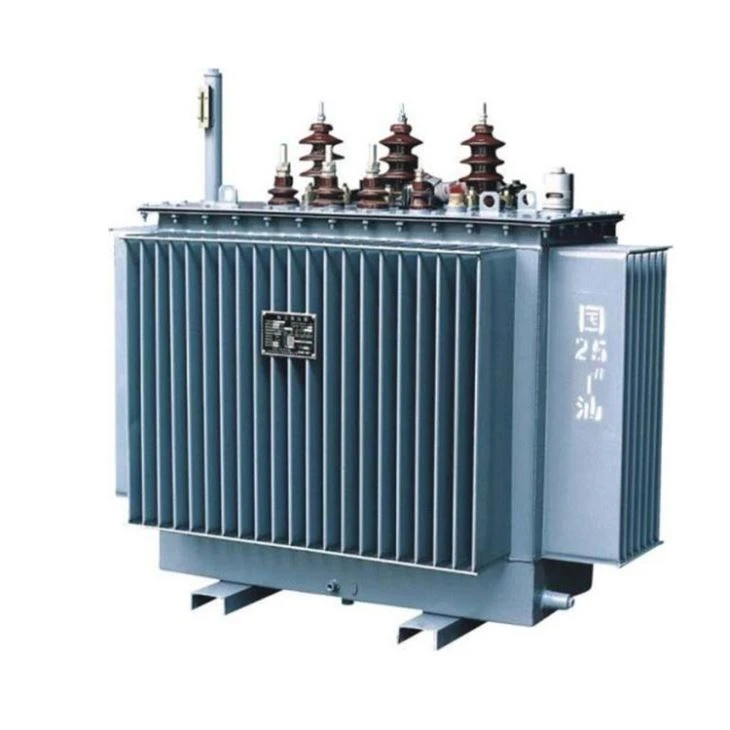

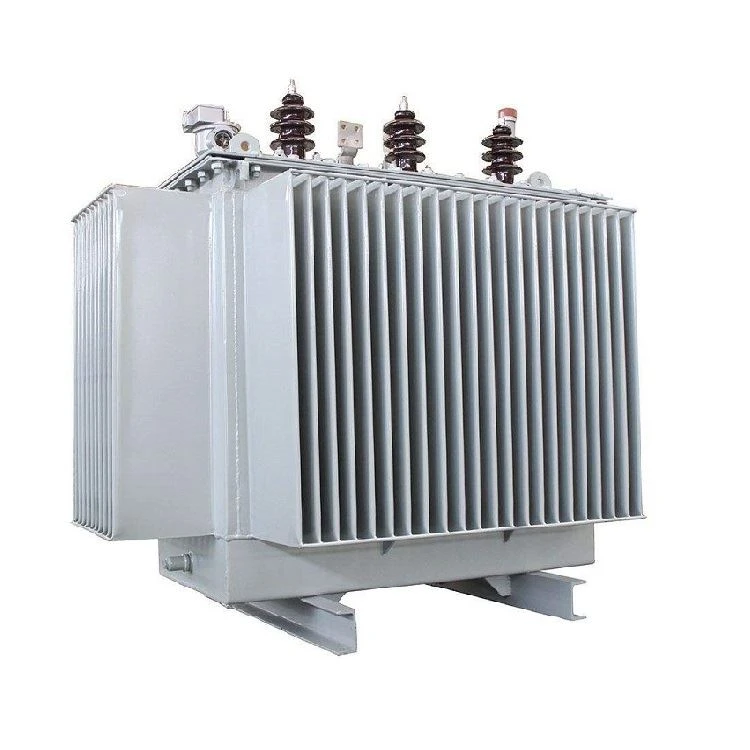

Trijų{0}}fazių 10kv alyvos{2}}transformatorius pritaikytas pažangioms gamybos technologijoms, o galia yra nuo 30KVA iki 1600KVA.

Jis suprojektuotas iš gofruoto kartono, o ne alyvos laikymo rezervuarų, todėl alyva dedama atskirai nuo išorinio pasaulio. Be to, ritė ir geležies šerdis apdorojami vakuuminio džiovinimo būdu. Visos šios funkcijos skirtos geresnei izoliacijai užtikrinti. Mainais transformatoriui nereikia keisti alyvos ilgai-veikiant. Mažos priežiūros išlaidos ir ilgas tarnavimo laikas.

1, Kas yra alyvos transformatorius?

Alyvos transformatorius, taip pat žinomas kaip alyvos transformatorius, yra transformatoriaus įtaisas, kuris naudoja alyvos aušinimą, kad sumažintų transformatoriaus temperatūrą. Skirtingai nuo sausųjų transformatorių, pagrindinis alyvos transformatoriaus korpusas yra sumontuotas suvirintame plieniniame alyvos bake, užpildytame izoliacine alyva. Kai veikia panardinamasis transformatorius, šiluma iš ritės ir geležies šerdies pirmiausia paverčiama izoliacine alyva, o paskui – aušinimo terpe. Pagal talpą galima suskirstyti į panardinamą laisvo aušinimo transformatorių ir panardinamą priverstinio oro aušinimo transformatorių.

2, Alyvinių transformatorių struktūra ir veikimo principas

Alyvos transformatoriai yra struktūriškai panašūs į transformatorius. Tai vienas iš transformatorių tipų, klasifikuojamų pagal geležinės šerdies izoliacijos formą. Todėl jis turi atpažįstamų alyvoje panardintų ritinių savybių, kurios gali sumažinti viduje esančios įrangos šilumos žemėlapį.

Pagrindiniai alyvos tipo komponentai yra sudaryti iš magnetinių šerdies, apvijų ir įvorių. Magnetinė šerdis suteikia kelią magnetiniam srautui. Apvija sukuria magnetinį lauką, susidedantį iš laidininko ritės, apvyniotos aplink geležinę šerdį ir izoliuotos kartoniniu barjeru bei ekranuojančiu sluoksniu. Apvijos izoliacijos sluoksnio storis didėja didėjant įtampai. Įvorė jungia transformatoriaus apviją prie pastotės.

Alyvos tipo transformatoriai naudojami elektros paskirstymui arba pastotėms. Jų šerdis ir ritės yra panardintos į alyvą, kuri gali vėsinti ir izoliuoti. Alyva cirkuliuoja per vamzdžius ritėje ir aplink ritę bei geležies šerdies komponentus per konvekciją. Esant mažoms vardinėms vertėms alyva aušinama išorėje degalų baku, o esant aukštoms vardinėms vertėms – oru{3}}aušinamas radiatorius.

3, Alyvinių transformatorių tipai

Yra du pagrindiniai alyvos transformatorių tipai: vienfazis{0}} ir trifazis{1}.

A. Vienfazis alyvos transformatorius

B. Trijų fazių{1}} alyvos transformatorius

4, Tepalinių transformatorių naudojimo tikslas

Alyvos tipo transformatoriai gali būti montuojami ant žemės, pagrindo ar stulpo, skirti naudoti lauke. Jie užtikrina efektyvų našumą įvairiose srityse, įskaitant perdavimo ir paskirstymo tinklus, atsinaujinančios energijos gamybą ir mažas pramonės šakas.

Alyvos transformatorius turi didžiulę talpą, todėl sutaupys daug elektros energijos, sumažins energijos nuostolius, taupys energiją ir sumažins vartotojo išlaidas. Negana to, mašinoje esanti alyva taip pat gali vėsinti vidines laidų šerdis, taip pagerindama transformatoriaus įrangos ilgaamžiškumą ir elektrines charakteristikas.

5, Atsargumo priemonės naudojant alyvos{1}} transformatorius

1. Alyvos panardinamuose transformatoriuose darbui naudojama alyva, todėl alyvos kokybė labai paveiks transformatoriaus tarnavimo laiką ir saugumą.

2. Naudojimo metu būtina reguliariai tikrinti ir prižiūrėti transformatorių sistemą, kad būtų užtikrintas normalus ir saugus mašinos veikimas. Priešingu atveju kyla didelis problemų ir didelio pavojaus pavojus.

3. Naftos susidarančios atliekos yra linkusios teršti aplinką ir paveikti aplinkinių žmonių gyvenimą. Todėl svarbu ir laipsniškas atliekų šalinimas

Išpylimas: Transfo H61 20KV 160kVA B2

H61 Transformatorius 15(20)kV 160kVA B2

Trijų-fazių MV / LV paskirstymo transformatorius su MV ir LV apvijomis varine galia P=160KVA

- Atitiktis: NFC 52 100 - 52 112 ir 52 113 standartas arba lygiavertis iš esmės

- Natūralus vėsinimas: ONAN

- MV įtampos reguliavimas: išjungiant +/- 5% penkiose (5) padėtyse

- Įveskite: įraše H61

- Nominali galia: 160 KVA

- Pirminė vardinė įtampa: 20 000 V ± 5 %

- Antrinė įtampa: 410 V išjungta-apkrova tarp fazių / 240 V tarp fazės ir nulio

- Dažnis: 50 Hz

- Trumpojo jungimo-įtampa: 4 %

- Ne{1}}apkrovos nuostoliai, mažesni arba lygūs 300 W

- Apkrovos nuostolis mažesnis arba lygus 2000 W

- Sujungimas: Dyn11 su neutralia išvestimi

- MV ir LV kryžmės: iš porceliano

Techniniai parametrai

Įmonės profilis

2010 m. liepą įkurtos Henan Fengyuan Power Technology Co., Ltd. įstatinis kapitalas yra 20 milijonų juanių, ilgalaikis turtas – 50 milijonų juanių, dirba daugiau nei 200 darbuotojų, o metinė produkcijos vertė – beveik 100 milijonų juanių. Ji specializuojasi tiriant ir plėtojant bei gaminant aukštos ir žemos įtampos įrangos komplektus, pvz., dėžės - tipo pastotę, skirstomąją spintelę / dėžutę, stalčių spintelę, žiedinę tinklo spintelę, pripučiamą spintelę, kabelių paskirstymo dėžutę ir kt. Ir atlieka dalį elektros instaliacijos ir linijų atnaujinimo projektų. Laikydamiesi sąvokos „sąžiningumas, pirmiausia klientas“, savo klientams suteiksime aukštos kokybės ir efektyvias paslaugas.

Siūlome konkurencingas kainas, aukštos kokybės gaminius, laiku pristatome siuntas ir efektyvias paslaugas, kad galėtume plėtoti bendradarbiavimą su visais mūsų klientais. Prekiaujame pagal tarptautines tradicijas ir praktiką. Bendradarbiavimo ir abipusės naudos pagrindu norime plėsti verslą su savo klientais ir partneriais.

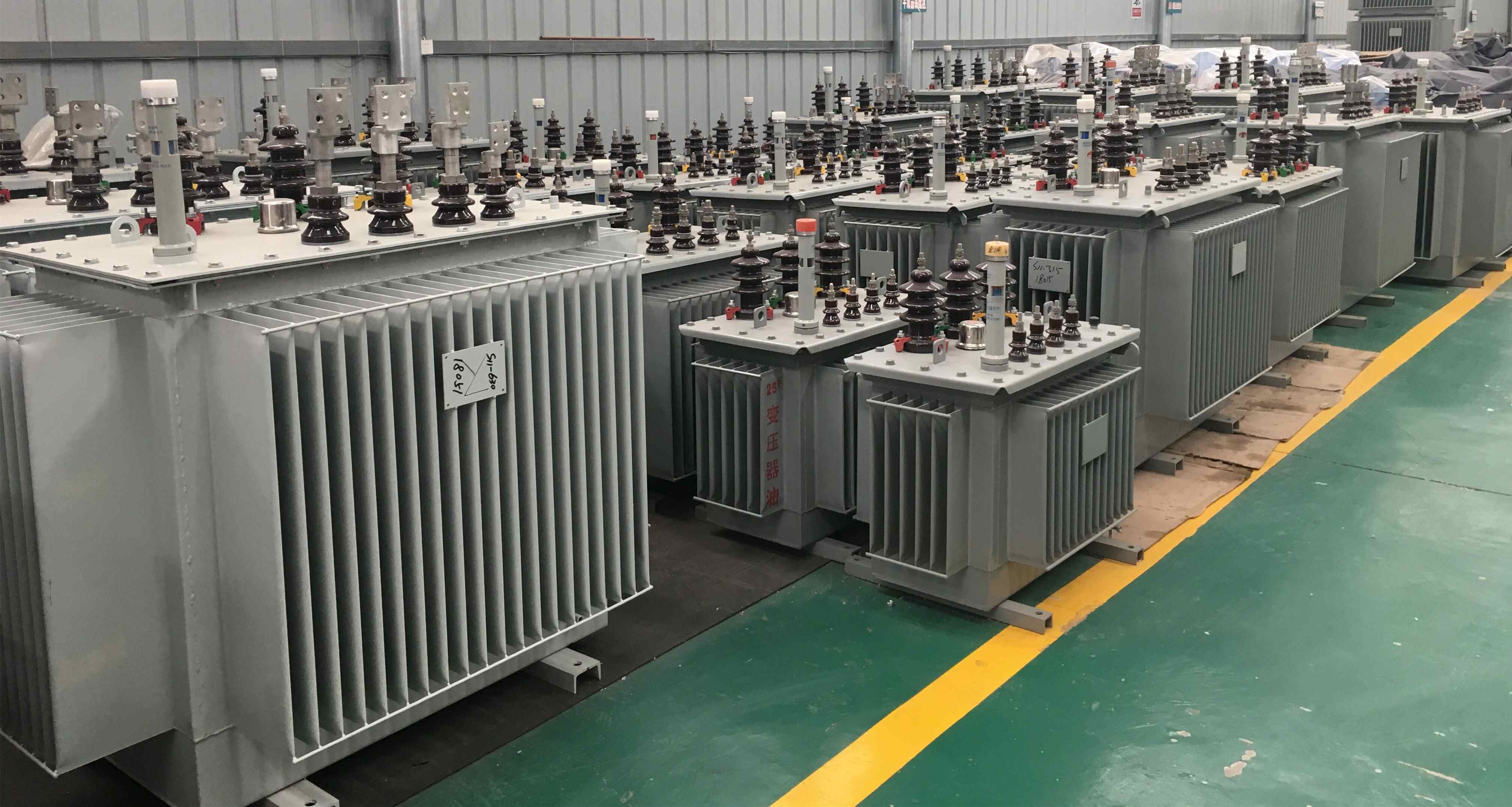

Gamyba

PARODA

DUK

1 klausimas: ar galima derėtis dėl kainos?

Taip, kaina derinama. Jis gali būti pakeistas pagal jūsų kiekį ar pakuotę.

2 klausimas: kokia yra jūsų transformatoriaus talpa?

Galime tiekti transformatorius, kurių galia mažesnė nei 12500 kva.

3 klausimas: koks yra jūsų naudojamo transformatoriaus aukštis?

Mes galime tiekti įprastus transformatorius (aukštis yra mažesnis nei 1000 m) ir plokščiakalnio transformatorius (aukštis yra didesnis nei 1000 m) pagal jūsų poreikius.

4 klausimas: kuo skiriasi transformatoriaus varinė šerdis ir aliuminio šerdis?

Aliuminio ritės mechaninis stiprumas yra blogesnis nei vario ritės;

Aliuminio vielos šiluminis stabilumas yra prastas, todėl aliuminio vielos žiedą lengva sudeginti;

Aliuminio vielos gamybos sąnaudos yra mažesnės nei varinės vielos.

5 klausimas: koks yra jūsų transformatoriaus prijungimo režimas?

Daugiausia gaminame Dyn11 ir Yyn0 transformatorius, kurie gali būti suprojektuoti ir pagaminti pagal Jūsų poreikius.

6 klausimas: ar jūsų transformatoriai palaikomi pritaikymui?

Taip, žinoma.

7 klausimas: kokia yra transformatoriaus alyvos funkcija?

Izoliacija, šilumos išsklaidymas ir lanko gesinimas.

8 klausimas: kaip galite užtikrinti, kad{1}}gautumėte aptarnavimą po pardavimo?

Tai darome griežtai laikydamiesi sutarties, kad klientai galėtų drąsiai pirkti mūsų gaminius.

9 klausimas: Ar esate prekybos įmonė ar gamintojas?

Esame galingiausias gamintojas ir eksportuotojas pramonėje, todėl galime tiekti jums gaminį su gamyklos kaina.

Šis produktas paprastai yra pritaikytas.

Esame gamintojas ir turime profesionalų techninį skyrių, kuris gali suprojektuoti ir pateikti sprendimus pagal klientų poreikius.

Norėdami gauti projekto brėžinius, susisiekite su mūsų pardavimo personalu

Čia yra mūsų klientų pavyzdžiai

Standartinis paskirstymo transformatorių tiekimo ir pristatymo pasiūlymo dokumentas

Pirkimo registracijos numeris: ZETDC7DOM/14/2021

Techninės specifikacijos

1 Taikymo sritis

Ši specifikacija reikalauja tiekti ir pristatyti paskirstymo transformatorius, kiekvieno transformatoriaus detalės yra nurodytos reikalavimų grafike

2 Reagavimo nustatymas

Pasiūlymuose turi būti nurodyta transformatorių pristatymas su papildoma įranga, visiškai prijungtas. bet išardytas iki tinkamų komponentų, skirtų pristatyti į ZETDC centrines parduotuves.

3 Elektros sistemos duomenys

Jei Reikalavimų sąraše nenurodyta kitaip. Reikia manyti, kad sistema, kurioje įranga veiks:

a). Trifazių oro linijų statyba ir požeminė sistema. Didžiausias tinklo įžeminimo koeficientas yra 1,5

b). Veikia 50 Hz dažniu, apytiksliai sinusoidinės bangos forma.

c). Aukščiausia sistemos įtampa paprastai neviršija normalios sistemos įtampos daugiau nei 10%. normalios sistemos įtampos yra 33kv ir 11kv

d). Sistemos dažnio pokytis neviršija plius ar minus 2,5 % nuo 50 Hz konstrukcijų turėtų leisti šiuos svyravimus

4 Aplinkos duomenys

Transformatoriai turi veikti toliau nurodytomis aplinkos sąlygomis

a). Vidutiniame aukštyje, jei 1500 m virš jūros lygio

b). Aplinkos oro temperatūra ne aukštesnė kaip +45 laipsnis arba žemesnė kaip -10 laipsnių, o vidutinė paros maksimali 35 laipsniai
