SF6 dujomis izoliuoti skirstomieji įrenginiai
video
SF6 dujomis izoliuoti skirstomieji įrenginiai

SF6 dujomis izoliuoti skirstomieji įrenginiai

SF6 dujomis izoliuoti skirstomieji įrenginiai yra įprasti vidutinės įtampos skirstomieji įrenginiai. Jame yra rezervuaras, užpildytas SF6 dujomis, kurios gali būti naudojamos kaip izoliatorius ir lanko gesinimo terpė, pasižyminti puikia trumpojo-jungimo galia ir didesne sauga. Kompaktiškas pagrindinis skirstomasis įrenginys yra specialiai sukurtas...

Aprašymas

SF6 dujomis izoliuoti skirstomieji įrenginiai


SF6 dujomis izoliuoti skirstomieji įrenginiai yra įprasti vidutinės įtampos skirstomieji įrenginiai. Jame yra rezervuaras, užpildytas SF6 dujomis, kurios gali būti naudojamos kaip izoliatorius ir lanko gesinimo terpė, pasižyminti puikia trumpojo-jungimo galia ir didesne sauga. Kompaktiška pagrindinė skirstomoji įranga yra specialiai sukurta 10kV/6kV skirstomajam tinklui. Atsižvelgiant į lankstumą, dujomis izoliuoti skirstomieji įrenginiai yra modulinių mazgų sudedamoji dalis.


Mūsų pripučiama SF6 metalinio sandariklio visos izoliacijos serijos žiedinė tinklo skirstomoji spinta išlaikė nacionalinio okliuzinio elektros bandymo centro tipo testą. Plačiai naudojamas 10KV / 6K energijos paskirstymo sistemoje, tai yra pageidaujamas jungiklis įvairiems vartotojams miesto ir kaimo vietovėse.

skirstomoji spinta yra modulinio bloko režimas, kurį galima derinti pagal skirtingus tikslus. Stacionarių ir išplečiamų blokų deriniu, kuri pastotė atitinka kompaktiškų skirstomųjų įrenginių lankstaus naudojimo poreikį.

Pripučiamo žiedo SF6 spintelė skirstoma į ne-išplečiamą standartinę konfigūraciją ir išplečiamą standartinę konfigūraciją. Dėl viso modulio ir pusės modulio derinio bei savo mastelio jis pasižymi ypač ypatingu lankstumu. SF6 pripučiama žiedinė spintelė įgyvendinta GB standartu. Esant interjero būklei (20 laipsnių) projektinis tarnavimo laikas yra daugiau nei 30 metų.


Mes teikiame pritaikytus pagrindinio jungiklio įrangos gaminius, kad atitiktų jūsų specialius reikalavimus, nedvejodami susisiekite su mumis, kad suprastume, ką galime padaryti už jus.


Parametras:

Apsaugos lygis: IP67

Nerūdijančio plieno storis: 3,0 mm

Nominali įtampa: 12-24-36 kV

Nominali srovė: 1000-1250-2000-2500-3150 A

Maksimali temperatūra: 40 laipsnių

Minimali temperatūra: -40 laipsnių

Didžiausia vidutinė santykinė oro drėgmė: mažesnė arba lygi 95 %

Aukštis: mažesnis arba lygus 2000 m


Ypatybė:

Pagrindinė skirstomoji spinta turi nerūdijančio plieno korpusą. Sandarus rezervuaras pripildytas 1,4bar SF6 dujomis, pasiekiančiomis IP67 apsaugos lygį.

Dujomis izoliuoti skirstomieji įrenginiai yra suprojektuoti su slėgio mažinimo kanalu, skirtu grandinės pertraukikliui, kad būtų užtikrintas geresnis šilumos išsklaidymas ir didesnis saugumas.

Visi klientų prijungimai gali būti atliekami iš skirstomosios spintos priekio. Priklausomai nuo montavimo krypties, prie jų galima patekti ir iš skirstomosios spintos šono.

Kita įranga yra neprivaloma, pvz., automatinio valdymo įranga, nuotolinio valdymo įranga ir stebėjimo įranga.

Aplinkos sąlygos

(1) Tinkamas aukštis: Mažesnis arba lygus 2000 m Tinkamas

(2) Temperatūra: -40 laipsnių ~ +55 laipsnis Santykinis

(#) Drėgmė: dienos vidurkis mažesnis arba lygus 95%, mėnesio vidurkis mažesnis arba lygus 90%

(4) Žemės drebėjimo žalos laipsnis: mažesnis arba lygus 8 lygiui



Oro izoliacija žiedinė tinklo spinta - plečiama SF6 žiedinė tinklo spintelė, gali būti laisvai derinama, mažo dydžio, saugi ir patikima, nereikalaujanti priežiūros.

SF6 dujos naudojamos kaip izoliacinė ir lanko gesinimo terpė, o pastovaus magnetinio lauko lanko sukimosi metodas užtikrina stiprų lanko gesinimo gebėjimą, gerą gesinimo efektyvumą, mažą viršįtampą, ilgą elektros tarnavimo laiką ir priežiūros nereikalaujančią lanko gesinimo kamerą.

Apkrovos jungiklis - saugiklių kombinuotas elektros prietaisas turi trijų padėčių funkciją, puikų sandarumą, patikimą veikimo mechanizmą ir fiksavimą.

Įžeminimo jungiklis turi trumpojo{0}jungimo uždarymo funkciją.

Spintelės korpusas suformuotas štampuojant ir lenkiant aliuminiu dengtu cinko lakštu, kuris yra tvirtas ir patikimas.

Įstaigos atliktas 96 valandų druskos purškimo testas.

Pagrindinės šynos izoliuota šyna turi būti atskirta metalinėmis pertvaromis tarp spintelių ir neturi generuoti sūkurinių srovių. Abu šynos galai turi būti užsandarinti izoliaciniu sandarikliu.

Pagrindinės magistralės sankryžoje turi būti imamasi priemonių, kad būtų išvengta elektrinio lauko koncentracijos ir dalinio iškrovimo.

Saugiklių klasifikavimo dangtelis užtikrina skirstomosios spintos izoliaciją, be elektrinio lauko koncentracijos ir dalinio iškrovimo.

Žiedinė tinklo spinta apima šiuos intervalus: perjungimo intervalas, magistralės intervalas, kabelio intervalas, mechanizmo intervalas ir valdymo apsaugos intervalas

1) Apkrovos jungiklis

Apkrovos jungikliai turi tam tikrą įjungimo{0}}apkrovos pertraukimo gebą, o tai reiškia, kad jie gali būti maitinami, kad atsidarytų ir užsidarytų esant nedidelėms apkrovoms, tačiau jie negali būti naudojami dažnai. Paprastai apkrovos jungikliai yra su saugikliais ir turi stipresnę lanko gesinimo galimybę nei izoliaciniai jungikliai.

2) Izoliacijos jungiklis

Kai grandinės pertraukiklis atjungia grandinę, atjungus izoliacinį jungiklį galima aiškiai atskirti įtampingąsias ir neveikiančias dalis, kurios tarnauja kaip pagalbinis jungiklis.

Kadangi nėra intuityvių išorinių grandinės pertraukiklių kontaktinės padėties indikatorių, o kai kuriais atvejais negalima garantuoti, kad jo rodymas atitinka kontakto padėtį, būtina naudoti izoliacinius jungiklius, kad būtų aiškiai atskirtos įtampa ir neįjungtos dalys.

Be to, izoliacinis jungiklis turi tam tikrą natūralų lanko gesinimo gebą, kuri dažniausiai naudojama silpnos srovės įrangai, tokiai kaip įtampos transformatoriai ir žaibo iškrovikliai, įvesti ir atjungti, taip pat grandinės pertraukiklio ir kelių įrenginių jungimui, todėl grandinės pertraukiklio perjungimas per izoliacinį jungiklį tampa lankstesnis ir patogesnis.

3) Grandinės pertraukiklis

Perjungimo įtaisas, galintis uždaryti, pernešti ir atjungti srovę įprastomis grandinės sąlygomis ir gali uždaryti, pernešti ir atjungti srovę esant nenormalioms grandinės sąlygoms per tam tikrą laiką.

4) Įžeminimo jungiklis

Daugiausia naudojama įrangos priežiūrai, kad būtų išvengta staigių elektros energijos tiekimo šaltinių priežiūros proceso metu, abu priežiūros įrangos galai turi būti įžeminti.

Aukštos{0}}įtampos paskirstymo spintos įžeminimo jungiklis paprastai yra įžemintas išėjimo apkrovos pusėje. Taisydami aukštos įtampos paskirstymo spintos apkrovos pusę (pvz., priverždami varžtus, išardydami laidus ir pan.), turime tuo pačiu metu atjungti jungiklį ir uždaryti paskirstymo spintos įžeminimo jungiklį. Tai gali užkirsti kelią staigiems maitinimo skambučiams sukelti elektros smūgio avarijų, taip pat iškrauti likusį įkrovą, o tai naudinga techninės priežiūros saugai

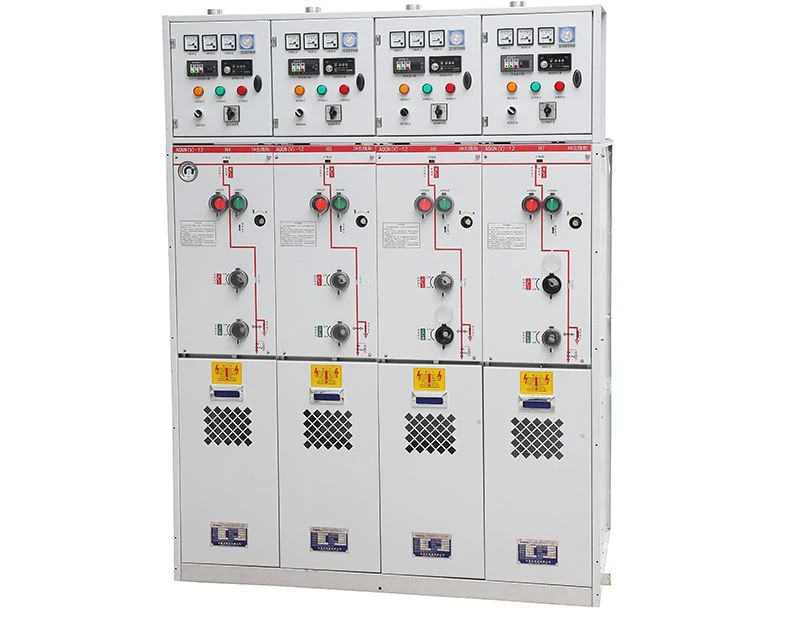

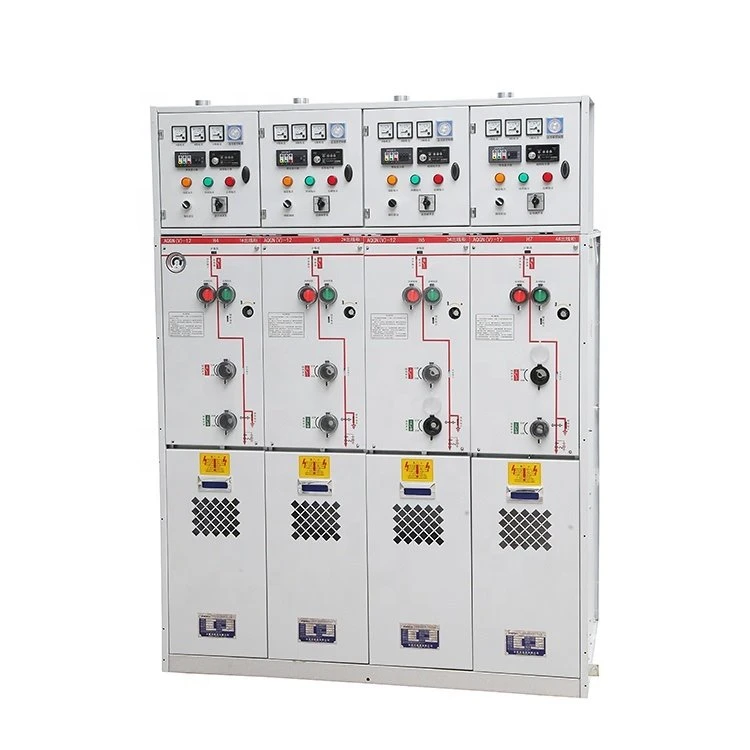

PRODUKTO NUOTRAUKA

SF6 Gas Insulated Switchgear

FENGYUAN SF6

sf6 (6)

SF6 (7)

SF6 (8)

SF6 GIS

SF6

GAMYBOS LINIJA

SERTIFIKATAS


CQC

A

PARODA


ĮMONĖS APŽVALGA

DUK


5 klausimas: ar yra OEM / ODM?

A: Taip, tai yra! Mūsų gaminiai gali būti pritaikyti. Mes turime projektavimo ir inžinierių komandas, galime pritaikyti gaminius pagal klientų brėžinį ar reikalavimus.


6 klausimas: esate gamintojas ar prekybos įmonė?
A: Mes esame gamykla, kaip 100% profesionalus gamintojas, turintis 20 metų gamintojo patirtį, galime gaminti produktus pagal klientų reikalavimus ir taip pat 100% kontroliuoti produktų kokybę.


7 klausimas: ar galima derėtis dėl kainos?

A: Taip, kaina derinama. Jis gali būti pakeistas pagal jūsų kiekį ar pakuotę


8 klausimas: kaip apie patikrinimą?

A: Mes turime visą tikrinimo sistemą nuo žaliavos iki galutinių gaminių, įskaitant temperatūros kilimo bandymą, druskos purškimo bandymo laidininko tipo bandymą, mechaninio naudojimo laiko bandymą.


9 klausimas: kas yra mokėjimo sąlygos?

A: TT, Paypal, Western Union, Alibaba prekybos garantija ir L / C yra priimtini . 30% T / T iš anksto, 70% likutis prieš išsiuntimą.

DAUGIAU VIDEO


Facebook

https://www.facebook.com/bob.niu.35/


Youtube

www.youtube.com/channel/UC5IP4dL0UTQG4fgAOa3UhWA


Twitter

https://twitter.com/FengyuanE


Šis produktas paprastai yra pritaikytas.

Esame gamintojas ir turime profesionalų techninį skyrių, kuris gali suprojektuoti ir pateikti sprendimus pagal klientų poreikius.

Norėdami gauti projekto brėžinius, susisiekite su mūsų pardavimo personalu

Čia yra mūsų klientų pavyzdžiai


Susisiekite su mumis:

Jiyuan Fengyuan Electrical Equipment Co., Ltd


Pardavimų skyrius


Kontaktinis asmuo: Charles Du


El-paštas:fengyuan800@outlook.com


Mobilusis:+8618639199897(pasiekiama naudojant „WhatsApp“, „Wechat“, „Skype“)


Pridėti: Huling pramoninė zona, Jiyuancity, Henano provincija, Kinija


TEL.:+86-0391-2180800


Faksas:+86-0391-2180818


Geriausias pasirinkimas elektros pramonei! ! !


Jei norite sužinoti daugiau apie mūsų gaminius, susisiekite su mumis.

Dėkojame, kad pasirinkote „Fengyuan Power“ kaip patikimą partnerį. Tikėkite, kad kartu kursime geresnę ateitį.


Populiarus Žymos: sf6 dujomis izoliuoti skirstomieji įrenginiai, Kinija, gamintojai, tiekėjai, pritaikyti
