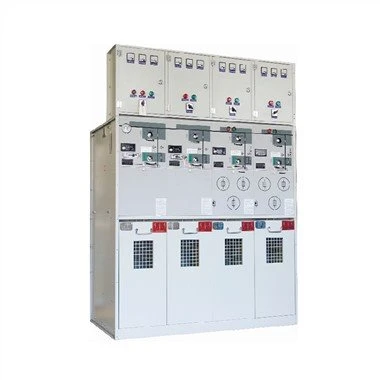

SF6 žiedo pagrindinis blokas 25KV skirstomieji įrenginiai

SF6 žiedo pagrindinis blokas 25KV skirstomieji įrenginiai

Mūsų pripučiama SF6 metalinio sandariklio visos izoliacijos serijos žiedinė tinklo skirstomoji spinta išlaikė nacionalinio okliuzinio elektros bandymo centro tipo testą. Plačiai naudojamas 10KV / 6K energijos paskirstymo sistemoje, tai yra pageidaujamas jungiklis įvairiems vartotojams miesto ir kaimo vietovėse. skirstomoji spinta yra modulinio bloko režimas, kurį galima derinti pagal skirtingus tikslus. Stacionarių ir išplečiamų blokų deriniu, kuri pastotė atitinka kompaktiškų skirstomųjų įrenginių lankstaus naudojimo poreikį.

Siųsti užklausą

Aprašymas

SF6 izoliuotas skirstomasis įrenginys tinka vidutinės įtampos paskirstymo sistemoms, kurių vardinė įtampa yra 11 kV ir 40,5 kV. Jis gali būti naudojamas kaip RMU maitinimo tinkle, gedimų izoliavimo jungikliuose ir skirstymo jungikliuose. Jei yra paskirstymo automatikos įrenginiai (FTU/DTU) ir ryšio įrenginiai, SF6 izoliuoti skirstomieji įrenginiai galėtų susisiekti su valdymo centru, matuoti kabelio įtampą, srovę ir tt ir stebėti

SF6 dujomis izoliuotas žiedinis pagrindinis blokas (RMU/C-GIS):

Saugus žiedas / plius RMR tipo SF6 dujomis izoliuotas žiedinis pagrindinis blokas yra integruojamas su SF6 užpildymo spintele, kuri susijungia su LBS, VCB, saugikliu, ES, DS ir kt.

Dėl tobulos stacionaraus tipo ir lanksčios išplėtimo integracijos, RMR tipo SF6 dujas izoliuojantis kompaktiškas uždaras metalinis skirstomasis įrenginys (pagrindinis žiedinis blokas), pritaikytas modulinei konstrukcijai, yra tinkamas galutiniam vartotojui arba tinklo mazgui, o tuo tarpu atitinka visus reikalavimus. komutacinių pastočių rūšių spintelių transformatorinės pastotės ir kabelių atšakų spintos. Jis pasižymi kompaktiška struktūra, saugumu ir patikimumu, ilgaamžiškumu ir nereikalaujančiu priežiūros.

Šis gaminys atitinka IEC60420 standartus,

Aplinkos sąlygos

(1) Tinkamas aukštis: Mažesnis arba lygus 2000 m Tinkamas

(2) Temperatūra: -40 laipsnis ~ plius 55 laipsniai santykinis

(#) Drėgmė: dienos vidurkis mažesnis arba lygus 95 proc., mėnesio vidurkis, mažesnis arba lygus 90 proc.

(4) Žemės drebėjimo žalos laipsnis: mažesnis arba lygus 8 lygiui

Produkto savybė:

Plokštės struktūra: Po kelių lenkimo skydo korpusas yra apgaubtas 2 mm aliuminiu cinkuota plieno plokšte. Jis paprastas, tvirtas, subtilus ir savotiškas.

1. Šynų skyrius: Šynų skyrius yra viršuje ir sujungtas su gretimu skydeliu.

2. Apkrovos pertraukimo jungiklis yra atskiras įrenginys su SF6 dujomis.

3. Kabelių skyrius: Apytiksliai 75 procentai vietos prijungimo kabeliui ir saugiklio, įžeminimo jungiklio ir PT įrengimui.

4. Mechanizmo kamera ir blokavimas: kamerą sudaro valdymo mechanizmas, mechanizmo blokavimas, padėties indikatorius, pagalbinio kontakto suveikimo ritė, įkrovimo indikatorius ir blokavimas.

5. LV kamera: ji užfiksuota viršuje. Jis daugiausia naudojamas prietaisui, relei ir varikliui montuoti.

6. Grandinės pertraukiklio skyrius: grandinės pertraukiklis (SF6 arba vakuuminis) yra žemiau apkrovos pertraukiklio jungiklio.

Techniniai duomenys

Prekė	Vienetas	Perjungti	Jungiklis-saugiklis	Vakuuminis grandinės pertraukiklis
Nominali įtampa	kV	24	24	24
Maitinimo dažnio atsparumo įtampa	kV	50	50	50
Impulso atsparumo įtampa	kV	125	125	125
Nominali srovė	A	630	2001)	200
Pertraukimo pajėgumai:
aktyvi apkrova	A	630
uždara kilpa	A	670
išjungtas kabelio įkrovimas	A	141
be apkrovos transformatorius	A		20
žemės gedimas	A	160
įžeminimo kabelio įkrovimas	A	91
trumpojo jungimo nutraukimo srovė	kA		žr. 2)	16
Pajėgumai sukurti	kA	40	žr. 2)	40
Trumpalaikė srovė 0,5 sek	kA			16
Trumpalaikė srovė 1 sek	kA			16
Trumpalaikė srovė 3 sek	kA	16

sf6 (5)

sf6 (6)

SF6 (9)

Air-insulated-switchgear

SEMINARAS

production line1

workshop

PARODA

SERTIFIKATAS

CQC

KOMPANIJOS APŽVALGA

DUK

Q2 : Ar galiu gauti pavyzdį prieš pateikdamas užsakymą, nes aš tikrai nesuprantu, kokia jūsų produktų kokybė?

A: Žinoma! Taip pat manome, kad užsakymo pavyzdys yra geriausias būdas sukurti pasitikėjimą. Mes siūlome nemokamą pavyzdžių paslaugą! Nedvejodami atsiųskite užklausą, kad gautumėte nemokamą pavyzdį!

Q3 : Koks pristatymo laikas? Nes mums jų tikrai reikia skubiai?

A: 3–7 dienos užsakymo pavyzdžių siuntimui. .15 dienų įprastam užsakymui, mes niekada nevalgysime savo žodžių.

Q4 : Koks yra jūsų gaminių garantinis laikotarpis?

A: Vienerių metų garantija.

Q5 : Ar yra OEM / ODM?

A: Taip, tai yra! Mūsų gaminiai gali būti pritaikyti. Mes turime projektavimo ir inžinierių komandas, galime pritaikyti gaminius pagal klientų brėžinį ar reikalavimus.

Q6 : Jūs esate gamintojas ar prekybos įmonė?
A: Mes esame gamykla, kaip 100 procentų profesionalus gamintojas, turintis 20 metų gamintojo patirtį, galime gaminti produktus pagal klientų reikalavimus ir taip pat 100 procentų kontroliuoti produktų kokybę.
