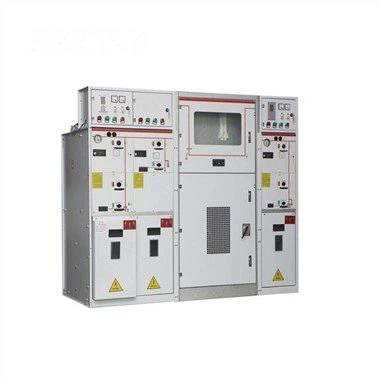

24KV SF6 izoliuotas metalinis skirstytuvas

24KV SF6 izoliuotas metalinis skirstytuvas

SF6 izoliuotas skirstomasis įrenginys tinka vidutinės įtampos paskirstymo sistemoms, kurių vardinė įtampa yra 12 kV ir 40,5 kV. Jis gali būti naudojamas kaip RMU maitinimo tinkle, gedimų izoliavimo jungikliuose ir skirstymo jungikliuose. Įrengus paskirstymo automatizavimo įrenginius (FTU/DTU) ir ryšio įrenginius, SF6 izoliuoti skirstomieji įrenginiai galėtų susisiekti su valdymo centru, matuoti kabelio įtampą, srovę ir kt., stebėti jungiklių darbinę būseną.

Siųsti užklausą

Aprašymas

Produkto detalė

Nominali įtampa	12KV/24kv
Nominali srovė	630A
Vardinis dažnis	50 Hz
Apsaugos lygis	IP3X
Tipas	Fiksuotas tipas
Taikymas	Vidinis
Apkrovos jungiklis	SF6
Produkto raktiniai žodžiai	vidutinės įtampos rmu, 12/24kv žiedo pagrindinio bloko skirstomieji įrenginiai, sf6 aukštos įtampos gis skirstomieji įrenginiai

1. Įvertinimas: vardinė įtampa 12/24KV, vardinė srovė siekia 630A.

2. Taikymas: daugiausia taikoma miesto elektros tinklų statybai ir renovacijai

projektą. pramonės ir kalnakasybos įmonės.aukštybiniai pastatai ir komunaliniai

įrenginiai .Elektros paskirstymui .Elektros įrenginių valdymui ir apsaugai

kaip kilpos maitinimo blokas arba galinė įranga. Jį taip pat galima montuoti

iš anksto pakrauta pastotė

3.Funkcija: SF6 apkrovos jungiklio ir apkrovos jungiklio-saugiklio derinį naudokite kaip pagrindinį jungiklį.

Įrengtas vakuuminės apkrovos jungiklis ir spyruoklinis veikimo mechanizmas, kuris gali būti

valdomas rankomis arba elektra. Įrengtas įžeminimo jungiklis ir izoliacinis jungiklis

su rankiniu valdymo mechanizmu. Su mažu tūriu ir dideliu saugumu

4. Standartas: IEC60420

funkcijos

• SF6 yra izoliacinė medžiaga, kuri yra sandariai uždaryta nerūdijančio plieno korpuse, visiškai izoliuota ir nereikalaujanti priežiūros.

• Ilgaamžiškumas.

• Akivaizdūs stebimi atviri kontaktai.

• Patikimas blokavimas ir saugesnis veikimas.

Prekė	Parametrai
Nominali įtampa	12/24KV
Nominali srovė	630A
Nominali trumpalaikė atsparumo srovė	20kA, 4s
Nominali didžiausia atsparumo srovė	50kA
1 min. galios dažnio atsparumo įtampa	42kV
Žaibo impulsų atsparumo įtampa	75kV
Dujų slėgis	0.03 MPa
Mechaninė ištvermė	5000 kartų
Apsaugos lygis	IP67
Metinis nuotėkio rodiklis	0.1‰
