40,5 kv aukštos įtampos skirstomųjų įrenginių skydelis

40,5 kv aukštos įtampos skirstomųjų įrenginių skydelis

KYN61-40.5 Aukštos įtampos skirstomųjų įrenginių skydelis Tinka trifazei kintamos srovės 50 Hz maitinimo sistemai, naudojamai elektros energijai priimti ir paskirstyti bei grandinei valdyti, apsaugoti ir stebėti. Skirstomojo įrenginio skydelis turi įvairias funkcijas, skirtas išvengti netinkamo veikimo, įskaitant prevenciją...

Siųsti užklausą

Aprašymas

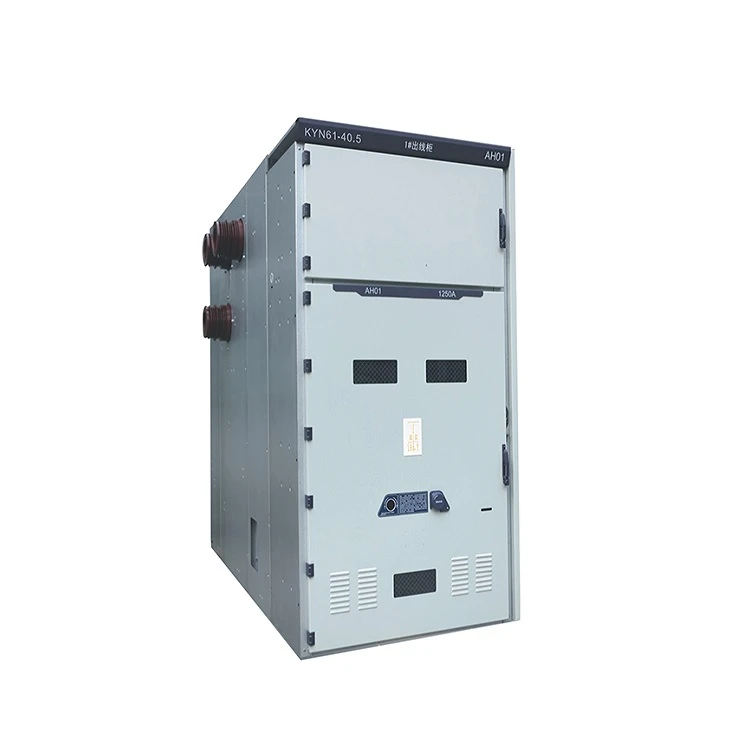

KYN61-40.5 Aukštos įtampos skirstomojo įrenginio skydelis

Tinka trifazei AC 50Hz maitinimo sistemai, naudojamai elektros energijai priimti ir paskirstyti bei grandinei valdyti, apsaugoti ir stebėti. Skirstomojo įrenginio skydelis turi įvairias funkcijas, kad būtų išvengta netinkamo veikimo, įskaitant neleisti pajudinti rankinio vežimėlio su kroviniu, apsaugoti nuo įtampos įžeminimo jungiklio ir neleisti atsitiktinai patekti į įtampos intervalą. Perjungimo skydelyje yra ZN85, VN1 vakuuminis jungiklis arba ABB kompanijos VD4, HD4 serijos vakuuminis jungiklis, pasižymintis puikiomis eksploatacinėmis savybėmis. KYN61-40.5 aukštos įtampos skirstomųjų įrenginių skydelis – tai pažangių technologijų, stabilaus veikimo, protingos struktūros, patogios naudojimo, saugos ir patikimumo energijos paskirstymo įranga.

KYN61-40.5 (2)

Pagrindinis bruožas

1. Spintelės korpusas pagamintas iš aliuminio-cinko plokštės, apdorotas skaitmeninio valdymo įranga, o tada sujungtas arba kniedytas varžtais. Konstrukcija pilnai surinkta.

2. Vienu metu gali būti komplektuojama su ZN85-40.5 vakuuminio jungiklio rankine, VN1, VD4 arba HD4 vakuuminio jungiklio rankine vežimėliu, o skirstomosios spintos pagrindinę šyną galima prijungti be pereinamosios spintos.

3. Kabelių patalpoje yra pakankamai erdvės, o laisvas oro atstumas tarp fazių gali būti garantuotas didesnis nei 300 mm, be to, tarp fazių nereikia montuoti izoliacinių pertvarų.

Pagrindiniai elektros parametrai

Nr.	Daiktai			Vienetas	Parametrai
1	Nominali įtampa			KV	40.5
2	Vardinis dažnis			Hz	50
3	Pagrindinės šynos vardinė srovė			A	1250,1600,1200
4	Šakos šynų vardinė srovė			A	630/1250/ 1600
5	Vardinis izoliacijos lygis	Maitinimo dažnio atsparumo įtampa per 1 min (efektyvioji vertė)	Fazė-fazė, Fazė-žemė	KV	95
			Pirminis izoliacijos lūžis	KV	115
		Žaibo impulsų atsparumo įtampa (didžiausia vertė)	Fazė-fazė, Fazė-žemė	KV	185
		Žaibo impulsų atsparumo įtampa (didžiausia vertė)	Pirminis izoliacijos lūžis	KV	215
		Pagalbinės valdymo grandinės maitinimo dažnio atsparumo įtampa		V	2000
6	Nominali trumpojo jungimo pertraukimo srovė			KA	25/31.5
7	Nominali trumpojo jungimo uždarymo srovė (didžiausia vertė)			KA	63/80
8	Nominali trumpalaikė atsparumo srovė (4S)			KA	25/31.5
9	Vardinė didžiausia atsparumo srovė			KA	63/80
10	Pagalbinės valdymo grandinės vardinė įtampa			V	-110,-220,~220
11	Apsaugos laipsnis				Korpusas IP4X, IP2X Kai atsidaro grandinės pertraukiklio durelės
12	Kontūro dydis (plotis * gylis * aukštis)			mm	1400(1200)2800(2600)2600(*yra vidinė skaitmeninė SF6 rankinio vežimėlio schema)
13	svorio			kilogramas	~2300

40.5kv High Voltage Switchgear Panel Price

40.5kv High Voltage Switchgear Panel Factory

Kompanijos informacija

10kv Switchgear Price

„Henan Fengyuan Power Technology Co., Ltd.“ buvo įkurta 2010 m., jos įstatinis kapitalas yra 20 milijonų juanių, o jos būstinė yra Jiyuan mieste, Henane, Kinijoje.

Pagrindiniai produktai yra dėžės tipo pastotės, transformatoriai, KYN61-40.5, KYN28A-24, KYN28A-12, XGN2-10, HXGN-10 aukštos įtampos skirstomieji įrenginiai, XGN žiedinis pagrindinis blokas, MNS, GCS, GCS, GGD, XL ir kita žemos įtampos elektros paskirstymo įranga.
