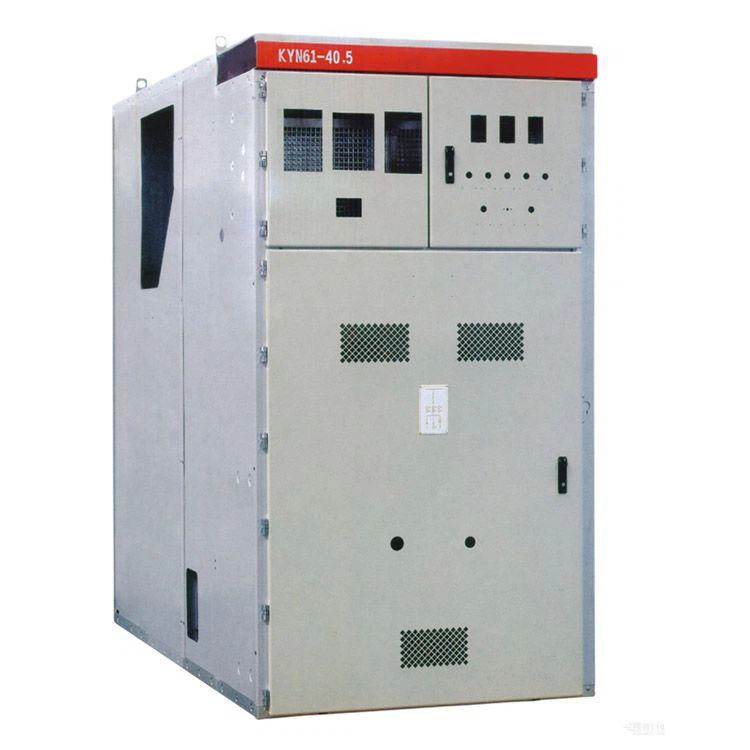

KYN61-40.5 aukštos įtampos skirstomieji įrenginiai
KYN61-40.5 Šarvuoti metaliniai uždarieji skirstomieji įrenginiai, pritaikyti trifazei kintamosios srovės 50 Hz maitinimo sistemai, skirta priimti ir išsklaidyti elektros energiją bei valdyti, apsaugoti ir stebėti grandines.
Aprašymas
KYN61-40.5 aukštos įtampos skirstomieji įrenginiai
KYN61-40.5 aukštos įtampos skirstomieji įrenginiai tinkami 40.5kV trifaziam kintamos srovės, 50/60Hz elektros tinklui, naudojami elektros energijai priimti ir paskirstyti, taip pat valdymui, stebėjimui ir apsaugai. Jis tinka bendroms elektros energijos tiekimo sistemoms ir dažnai naudojamoms progoms.
Šis aukštos įtampos skirstomasis įrenginys gali atitikti GB3906, IEC298 ir kitų standartų reikalavimus. Jame taip pat yra „penkios atsargumo priemonės“, pvz., apsaugo nuo netinkamo grandinės pertraukiklio veikimo, neleidžia kroviniui-vežti, neleidžia įjungti įžeminimo jungikliui, kai įžeminimo jungiklis yra įžeminimo padėtyje, neleidžia įžeminimo jungikliui perduoti įžeminimo padėties ir neleidžia klaidingai patekti į elektros izoliaciją.
KYN61-40.5 aukštos įtampos skirstomųjų įrenginių techninis parametras:
Nr. | Daiktai | Vienetas | Parametrai | ||
1 | Nominali įtampa | KV | 40.5 | ||
2 | Vardinis dažnis | Hz | 50 | ||
3 | Pagrindinės šynos vardinė srovė | A | 1250,1600,1200 | ||
4 | Šakos šynų vardinė srovė | A | 630/1250/ 1600 | ||
5 | Vardinis izoliacijos lygis | Maitinimo dažnio atsparumo įtampa per 1 min (efektyvioji vertė) | Fazė-fazė, Fazė-įžeminimas | KV | 95 |
Pirminis izoliacijos lūžis | KV | 115 | |||
Žaibo impulsų atsparumo įtampa (didžiausia vertė) | Fazė-fazė, Fazė-įžeminimas | KV | 185 | ||
Pirminis izoliacijos lūžis | KV | 215 | |||
Pagalbinės valdymo grandinės maitinimo dažnio atsparumo įtampa | V | 2000 | |||
6 | Nominali trumpojo jungimo pertraukimo srovė | KA | 25/31.5 | ||
7 | Nominali trumpojo jungimo uždarymo srovė (didžiausia vertė) | KA | 63/80 | ||
8 | Nominali trumpalaikė{0}}laikinė srovė (4S) | KA | 25/31.5 | ||
9 | Vardinė didžiausia atsparumo srovė | KA | 63/80 | ||
10 | Pagalbinės valdymo grandinės vardinė įtampa | V | -110,-220,~220 | ||
11 | Apsaugos laipsnis | Korpusas IP4X, IP2X Kai atsidaro grandinės pertraukiklio durelės | |||
12 | Kontūro dydis (plotis * gylis * aukštis) | mm | 1400(1200)*2800(2600)*2600(*yra vidinė skaitmeninė SF6 rankinio vežimėlio schema) | ||
13 | svorio | kg | ~2300 | ||

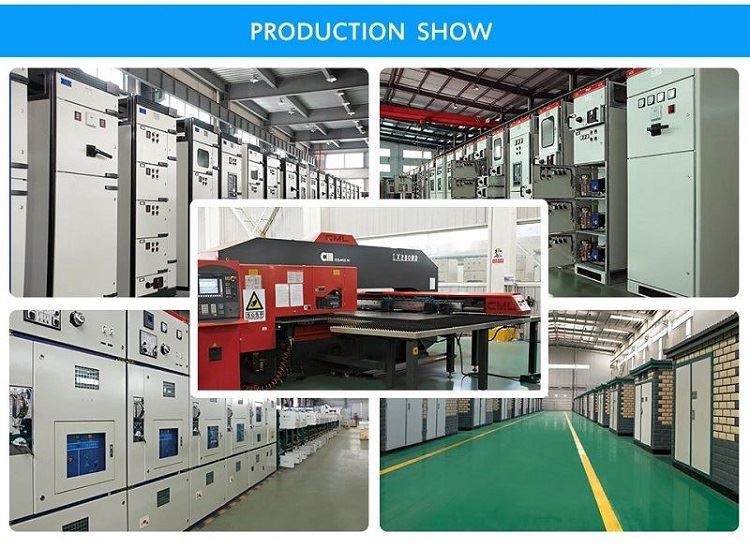

Gamykla
